Лабораторная работа Изучение свойств собирающей линзы
Цели работы: 1) научиться измерять фокусное расстояние собирающей линзы; 2) изучить на опыте изображения, которые можно получить с помощью собирающей линзы.
Оборудование: собирающая линза на подставке, лампочка на подставке, экран, линейка, источник электрического тока, соединительные провода.
ХОД РАБОТЫ
1. Лучи, падающие на линзу от достаточно удаленного источника света или предмета, можно считать приблизительно параллельными.
Изображение такого источника или предмета будет находиться вблизи
фокуса линзы. Исходя из этого разместите линзу и экран так, чтобы на экране получилось чёткое изображение окна и предметов за окном.
2, Измерьте расстояние от линзы до экрана (оно приблизительно равно фокусному расстоянию линзы). Запишите результат измерения.
3. Зная фокусное расстояние линзы расположите лампочку, линзу и
экран так, чтобы линза давала чёткое изображение лампочки на экране, когда расстояние от лампочки до линзы:
а) больше двойного фокусного расстояния линзы;
б) равно двойному фокусному расстоянию линзы;
в) больше фокусного расстояния линзы, но меньше двойного фокусного. Измерьте во всех этих случаях расстояние от линзы до изображения и сравните его с фокусным и двойным фокусным расстоянием линзы. Запишите результаты измерений и выводы.
4) Начертите ход лучей для каждого из указанных случаев.

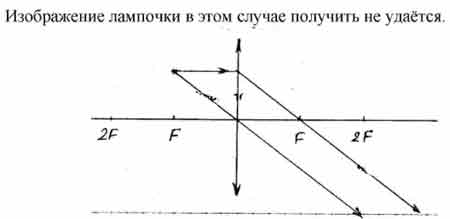

4*. Попробуйте получить на экране изображение лампочки, если она находится от линзы на расстоянии равном фокусному расстоянию линзы
