Лабораторная работа Изучение последовательного соединения проводников
Цели работы: изучить свойства последовательного соединения проводников:
1) сравнить значения силы тока в различных участках цепи;
2) сравнить значения напряжения на различных участках цепи. Оборудование: источник тока, ключ, два проволочных резистора, амперметр, вольтметр, соединительные провода.

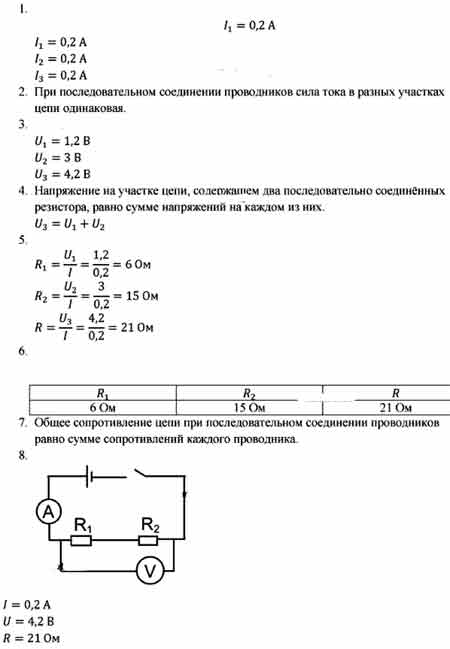

ХОД РАБОТЫ
1- Соберите поочередно электрические цепи по схемам, показанным на
рисунке 2. После замыкания ключа запишите показание амперметра в каждой из собранных цепей.
2 Запишите вывод о значении силы тока в разных участках цепи при последовательном соединении проводников.
3. Соберите поочередно электрические цепи по схемам, показанным на рисунке 3. После замыкания ключа запишите показание вольтметра в каждой из собранных цепей.
4. Запишите, как связано значение напряжения и на участке цепи, содержащем два последователыю соединённых резистора, со значениями напряжений Ul и U2 на каждом из них
5, Вычислите сопротивление каждого из резисторов: Вычислите общее сопротивление двух последовательно соединённых резисторов, используя формулу
6. Заполните таблицу (с указанием единиц физических величин).
7, Сравните полученные значения сопротивлений R1 R2 R. Запишите вывод об общем сопротивлении цепи при последовательном соединении проводников
8* Начертите схему цели, с помощью которой можно одновременно измерить силу тока и напряжение на двух последовательно соединённых резисторах, чтобы найти их общее сопротивления
