Лабораторная работа Изучение параллельного соединения проводников
Цель работы: изучить свойства параллельного соединения проводников.
Оборудование: источник тока, ключ, два проволочных резистора, амперметр, вольтметр, соединительные провода.
1. Соберите электрическую цепь по схеме,
приведённой на рисунке 4, После замыкания ключа запишите показание вольтметра.
2. Запишите, чему равны напряжения U1 и U2 на резисторах, а также общее напряжение U на участке цепи. 3. Соберите поочередно электрические цепи, схемы которых приведены на рисунке 5. После замыкания ключа запишите показание амперметра в каждой из собранных цепей.
4. Запишите, как связаны значения силы тока в ветвях цепи и
сила тока в неразветвлённой части цепи (/) при параллельном соединении проводников.
5, Вычислите сопротивление каждого из резисторов:
Вычислите общее сопротивление двух параллельно соединенных резисторов по результатам измерений, используя формулу
6, Заполните таблицу (с указанием единиц физических, величин).
7. Сравните полученное значение сопротивления R с рассчитанным по формуле

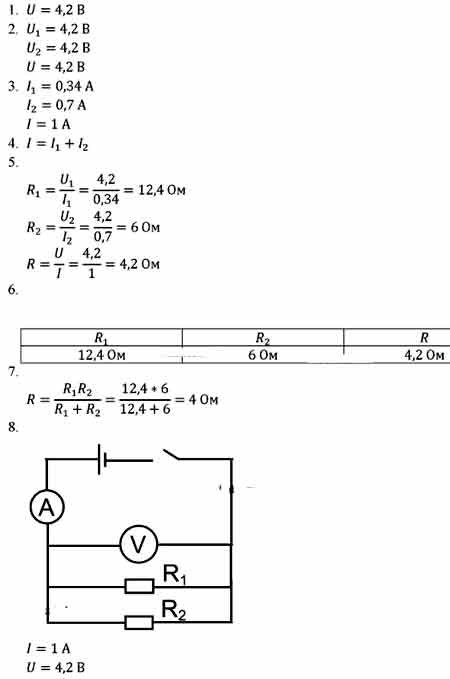

8*. Начертите схему цепи, с помощью которой можно одновременно измерить силу тока в цепи и напряжение на двух параллельно соединённых резисторах, чтобы найти их общее сопротивление.
